Bague de guidage de tige usée : comment un seul composant desserré peut tout détruire en aval
La bague de guidage de la tige est l'un de ces composants que l'on ne remarque qu'après une série de pannes. Il s'agit d'un simple anneau en acier emmanché à force dans la tête avant d'une perceuse à roche, doté d'un alésage de dimension précise qui supporte et centre l'adaptateur de tige. Son rôle est d'assurer le bon fonctionnement de l'adaptateur : alignement avec l'alésage du piston, perpendicularité par rapport à la surface d'impact et stabilité sous charge.
Lorsqu'une pièce s'use, tout ce qui se trouve en aval commence à se détériorer, non pas progressivement, mais en cascade. Voici la chaîne de dommages et pourquoi une bague, dont le coût est modique, peut protéger des outils valant des milliers d'euros.
Le rôle de la bague : un palier qui encaisse les chocs
Imaginez la bague de guidage de la tige comme un palier linéaire soumis à cinquante coups par seconde. L'adaptateur de tige effectue un mouvement de va-et-vient à chaque coup de piston — vers l'avant lors de la phase de propulsion, vers l'arrière lors du retour — et seul l'alésage de la bague assure la rectitude de ce mouvement. Le jeu entre l'alésage de la bague et la tige de l'adaptateur est conçu pour être très faible — généralement de l'ordre de quelques centièmes de millimètre — juste suffisant pour la formation d'un film d'huile, sans pour autant empêcher l'adaptateur de basculer.
Dans des conditions normales, l'adaptateur fonctionne parfaitement. Le piston frappe la face d'impact de l'adaptateur en plein centre. L'énergie de l'impact se propage en ligne droite le long de l'adaptateur, dans la tige de forage, puis dans le trépan et enfin dans la roche. Toutes les forces sont axiales. Tous les composants sont soumis aux charges pour lesquelles ils ont été conçus.
Lorsque la bague s'use et que le jeu dépasse sa limite de service, la charge axiale propre se rompt. L'adaptateur peut alors s'incliner – de quelques fractions de degré, mais cela suffit.
Le manchon cannelé encaisse le premier choc.

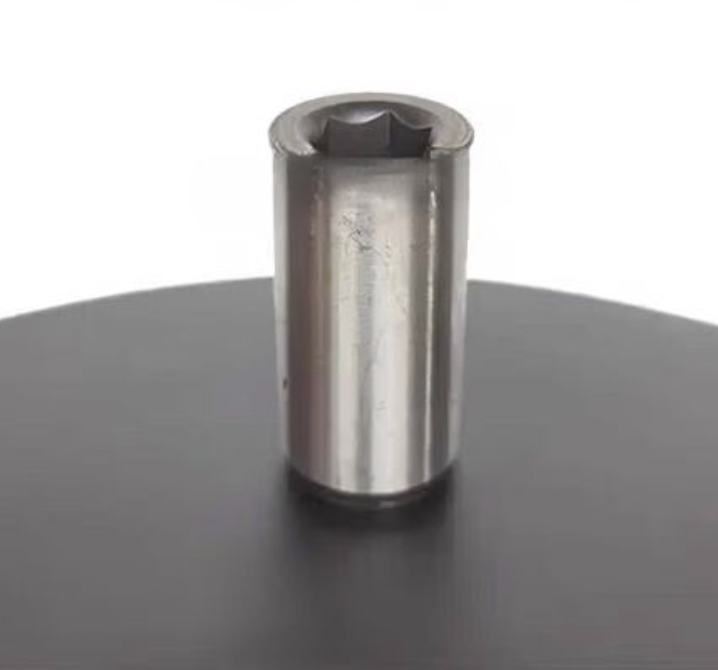

La première pièce à souffrir est le manchon cannelé triple — l'accouplement cannelé interne qui transmet la rotation de l'entraînement de la perceuse aux cannelures externes de l'adaptateur de tige. Ce manchon est conçu pour supporter un couple pur, et rien d'autre. Il n'est pas conçu pour les charges latérales, ni pour la flexion, ni pour résister aux chocs répétés de l'adaptateur qui tente de le déplacer latéralement.
Lorsque l'adaptateur s'incline en raison d'un jeu excessif dans la bague de guidage, sa partie cannelée se désaxe. Les dents de la cannelure, qui devraient s'engrèner uniformément sur toute leur largeur, ne supportent alors qu'une seule arête. La pression de contact, initialement répartie, devient concentrée. L'usure des cannelures est irrégulière : une arête polie et brillante, l'autre intacte. Les dents internes du manchon cannelé présentent le même phénomène, mais en sens inverse.
Lorsque les cannelures commencent à s'user de manière irrégulière, le jeu dans la jonction cannelée augmente, en plus de celui de la douille de guidage. L'adaptateur peut alors s'incliner davantage. L'usure des cannelures s'accélère. C'est un cercle vicieux qui aboutit à l'usure des dents des cannelures ou à la fissuration de la douille cannelée.
Puis le piston
Un adaptateur à tige inclinée signifie que le piston ne percute pas une surface d'impact plane et carrée, mais une surface angulaire. L'énergie d'impact du piston est décentrée, créant une force latérale qui accentue le désaxement de l'adaptateur. Les surfaces de guidage du piston subissent une charge asymétrique et s'usent de manière irrégulière. La surface d'impact de l'adaptateur présente une usure plus profonde d'un côté que de l'autre : un signe révélateur d'un impact hors axe, visible à l'œil nu une fois identifié.
Puis les phoques
Les joints d'étanchéité avant de la culasse, qui assurent l'étanchéité à l'huile et empêchent les contaminants de pénétrer, dépendent de la concentricité de l'adaptateur avec les alésages des joints. Lorsque l'adaptateur s'incline, la lèvre du joint est poussée latéralement à chaque course. Un côté du joint supporte une charge excessive et s'use rapidement. L'autre côté perd le contact et provoque des fuites. L'huile s'échappe. L'eau et la poussière s'infiltrent. Les composants internes, qui nécessitent une lubrification optimale, commencent à s'user par contamination.
Le diagnostic et la solution
Les symptômes sont constants : la douille cannelée présente une usure irrégulière sur les faces des dents. La face d’impact de l’adaptateur de tige est plus usée d’un côté. Les joints d’étanchéité avant de la tête cèdent prématurément. Enfin, la bague de guidage elle-même, une fois mesurée, présente un jeu supérieur à la limite de service préconisée par le fabricant.
La solution est la même : remplacer la bague de guidage. Profitez-en pour inspecter l’adaptateur de tige : si la surface d’étanchéité ou les cannelures présentent des dommages dus à un fonctionnement hors axe, remplacez-le également. Inspectez le manchon cannelé : si les dents sont usées de manière irrégulière, remplacez-le. Vérifiez que la face d’impact du piston ne présente pas d’usure excentrée.
La bague est à l'origine du problème, mais les dégâts se propagent. Remplacer uniquement la bague après le début de la dégradation en cascade revient à introduire une bague neuve dans un système où les autres composants sont déjà fragilisés. La nouvelle bague s'usera plus vite car elle guide un adaptateur dont les cannelures sont déjà endommagées et la surface d'impact déjà inclinée.
La leçon est simple, mais coûteuse à ignorer : dès que la bague de guidage de la tige de piston est usée, remplacez-la immédiatement. N’attendez pas que le manchon cannelé grince, que les joints fuient et que le piston raye l’alésage du cylindre. Le remplacement d’une bague prend quelques minutes et coûte très peu. Les conséquences en cascade qu’elle permet d’éviter coûtent bien plus cher.
