Pourquoi les outils de forage de roche doivent faire partie de la conception des foreuses de roche
Une perforatrice haute performance ne peut offrir tout son potentiel que si ses outils de forage sont conçus et sélectionnés comme faisant partie intégrante du système. La tige de forage, le raccord de tige, les accouplements et le trépan ne sont pas de simples accessoires passifs. Ils transmettent l'énergie d'impact, la rotation et la force d'avance à la roche, tout en fonctionnant sous des charges répétées et importantes.
Pour les entreprises d'exploitation minière, de carrières, de tunnels et de construction, il s'agit d'un point pratique important. Une foreuse peut avoir une puissance d'impact et une fréquence de frappe élevées, mais une mauvaise adéquation entre la machine, les outils de forage et les caractéristiques de la roche peut réduire la vitesse de pénétration, raccourcir la durée de vie des composants et augmenter les coûts de forage. L'unité de conception efficace ne se limite pas à la seule foreuse, mais constitue le système complet foreuse-outil-roche.
Le forage de roches utilise des ondes de contrainte, et non la transmission de puissance ordinaire.
Dans de nombreuses machines, la puissance est transmise par engrenages, courroies, chaînes ou systèmes hydrauliques. Le forage à percussion par percussion fonctionne différemment. Lorsque le piston frappe la tige du foret, il crée une onde de choc qui se propage dans l'acier du foret. Le trépan transmet ensuite cette énergie à la roche au fond du trou.
Les ondes de contrainte se propagent à très grande vitesse dans l'acier. Leur comportement détermine la proportion d'énergie d'impact du marteau perforateur qui atteint le trépan et celle qui est réfléchie par la garniture de forage. Chaque interface du système est importante : le contact piston-tige, la géométrie de la tige, les raccords, les filetages, la conception du trépan et le contact trépan-roche influencent tous la transmission des ondes.
L'onde de choc initiale dépend de la vitesse d'impact du piston, des conditions de contact entre le piston et la tige, et du rapport de leurs sections transversales. Si ces éléments sont mal adaptés, l'énergie utile est perdue avant d'atteindre la roche. S'ils sont bien adaptés, le système peut délivrer l'énergie d'impact plus efficacement et produire des résultats de forage plus constants.
Les tiges de forage fonctionnent sous des charges complexes
Une tige de forage ne se contente pas de transmettre les ondes de choc. Lors du forage, elle est également soumise à une force d'avance axiale, à un couple de rotation, au frottement contre la paroi du trou et à une torsion supplémentaire due au grippage. Ces forces peuvent agir simultanément à des chocs répétés.
Un mauvais alignement engendre d'autres problèmes. Les jeux au niveau de l'adaptateur de tige, de la bague de guidage, du piston et du cylindre peuvent permettre un impact excentré. Si les faces d'extrémité en contact ne sont pas correctement usinées ou ne sont pas perpendiculaires à l'axe de l'outil, chaque coup peut induire des contraintes de flexion. À terme, cela peut entraîner des fissures de fatigue, une durée de vie réduite du filetage, des dommages à la tige ou une rupture prématurée de la tige.
Le rinçage à l'eau influe également sur la durée de vie des outils. L'eau sous pression peut éroder les surfaces, transporter des déblais abrasifs dans les zones de contact et favoriser la corrosion. C'est pourquoi les outils de forage nécessitent des spécifications de matériau, un traitement thermique, un état de surface et un programme d'entretien adaptés. Une tige de forage qui paraît robuste lors d'un test statique peut néanmoins se rompre prématurément si elle n'est pas conçue pour résister aux chocs, à l'usure et à la corrosion à haute fréquence.
Le foret est un élément clé du système énergétique

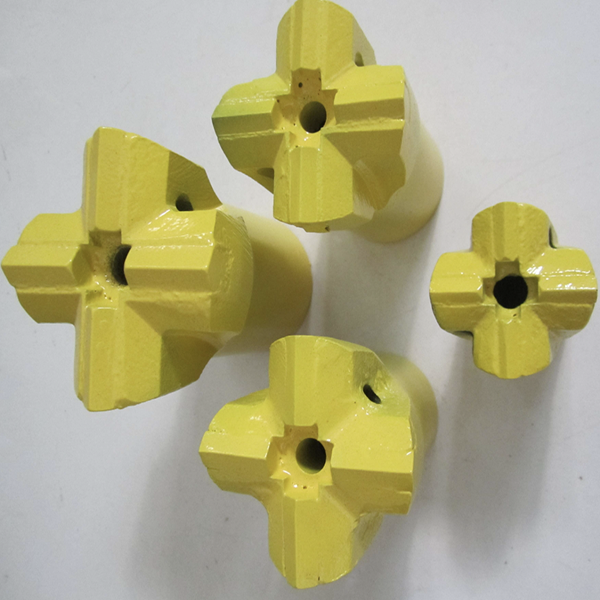

Le trépan est le dernier maillon de la chaîne entre la foreuse et la roche. Sa conception influe sur la vitesse de pénétration, la qualité du forage, l'efficacité du rinçage et la durée de vie du carbure. Le diamètre du trépan, la forme de sa face, la disposition des boutons, la protection du mandrin et l'agencement des trous de rinçage doivent être adaptés à la formation rocheuse visée.
Les différents types de trépans réagissent différemment à la dureté de la roche, à son abrasivité, à sa fracturation et aux caractéristiques du terrain. Un trépan performant dans une roche homogène et résistante peut s'avérer inadapté dans un terrain meuble, fortement diaclasé ou abrasif. De même, le choix d'un trépan doit tenir compte de la tige de forage, du modèle de foreuse et de la méthode de forage. Un trépan inadapté peut accroître les vibrations, provoquer une usure irrégulière et réduire le transfert d'énergie.
La géométrie et l'état des surfaces d'impact sont également importants. Des dommages, un défaut de planéité ou une dureté inadéquate à l'interface piston-tige peuvent perturber la transmission des ondes de contrainte. À l'extrémité du trépan, l'usure du carbure, un affûtage insuffisant ou une exposition inadéquate du bouton peuvent réduire l'efficacité de chaque coup. L'entretien de ces surfaces de contact contribue donc au maintien de la productivité du forage.
Conception du système de forage complet
La rupture de la roche est influencée par l'amplitude et la durée des ondes de contrainte, ainsi que par le mode de contact du trépan avec la roche. À masse de piston donnée, la vitesse d'impact influe fortement sur l'amplitude des ondes. La géométrie du piston affecte la forme et la durée des ondes. L'ensemble piston-tige de forage-trépan doit donc être considéré comme un système et non comme une simple juxtaposition de pièces optimisées indépendamment.
Ce principe s'applique également au choix du matériel de forage. Deux foreuses présentant une puissance d'impact similaire peuvent avoir des performances très différentes selon le type d'acier, de trépan ou de roche utilisés. L'outillage optimal pour une mine ne conviendra pas forcément à une autre.
Un processus de sélection systématique devrait prendre en compte :
Résistance de la roche, abrasivité et degré de fracturation.
Diamètre du trou et profondeur de perçage requise.
Type de perceuse, puissance d'impact, vitesse de rotation et capacité d'avance.
Diamètre de la tige, système de filetage et conception du raccord.
Conception de la face de l'outil, qualité du carbure et système de rinçage.
Disponibilité des services d'affûtage, d'inspection et de maintenance.
Modes de défaillance prévus et coût total par mètre foré.
Les essais sur le terrain constituent souvent la meilleure façon de confirmer la combinaison optimale. Un test contrôlé permet de comparer la vitesse de pénétration, la durée de vie de l'outil, la consommation d'énergie, la déviation du forage, l'usure du trépan et les temps d'arrêt pour différentes options d'outils. Cette approche est particulièrement précieuse dans les grandes mines et les grands projets d'infrastructure, où de faibles gains de performance de forage peuvent engendrer des économies considérables.
La qualité de fabrication a un effet direct sur le fonctionnement
La conception des outils ne suffit pas. La qualité de fabrication influe fortement sur la durée de vie des outils de forage et de la foreuse elle-même. La rectitude de la tige, la précision du filetage, l'homogénéité du traitement thermique, le positionnement des plaquettes en carbure, l'état de surface et le contrôle dimensionnel sont autant d'éléments qui influent sur la résistance à la fatigue et la transmission d'énergie.
Des composants de mauvaise qualité ou usés peuvent engendrer des connexions desserrées, des impacts excentriques et des concentrations de contraintes localisées. Ces problèmes peuvent endommager aussi bien les outils de forage consommables que la perforatrice, plus coûteuse. À l'inverse, des outils fabriqués avec précision et correctement entretenus contribuent à stabiliser les conditions de forage et à protéger l'ensemble du système.
De meilleurs résultats s'obtiennent grâce à l'adéquation des spécifications, et non à des spécifications isolées.
La question la plus utile n'est pas simplement : « Quelle perforatrice a la plus grande puissance d'impact ? » Une question plus productive serait : « Quelle perforatrice, quelle tige de forage, quel trépan et quelle méthode de travail offrent les meilleurs résultats dans cette roche ? »
Un programme de forage réussi repose sur un équilibre entre les performances de la machine, la durabilité des outils, l'efficacité du forage et les exigences de maintenance. L'intégration des tiges et des trépans dès la conception et le choix de la foreuse permet un transfert d'énergie plus efficace, un fonctionnement plus fiable et un coût au mètre foré plus faible.
